精密注塑模具的排位设计
发布时间:2020-11-28
精密注塑模具的排位设计

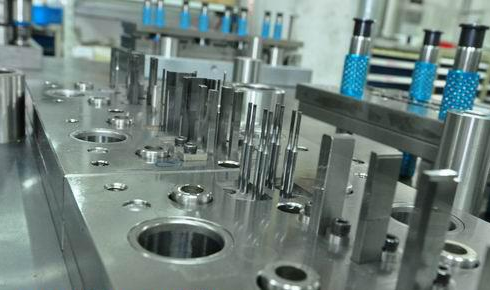

产品排位是模具设计的重要步骤,通过产品排位可以确定型芯,型腔尺寸,进而确定模架的规格。产品排位主要是根据客户要求,将一种或多种产品按合理注塑工艺,模具结构进行排列。尤其是精密注塑模具排位时必须考虑产品的模具结构,进胶点,产品大小,分型面等。
对于精密注塑模具的排位设计,型腔数目尽可能少,因为每增加一个型腔,制品精度下降4%,所以精密注塑模具型腔数目一般不超过4个,注塑模排位的设计原则有10点。
1:各型腔在相同温度下同时充模,采用平衡布局或非平衡布局通过调节浇口尺寸达到平衡。
2:浇口平衡。
3:大小制品对称布置。
4:模具力平衡,即注塑压力中心与主流道中心重合,防止飞边。
5:流道尽可能短,以降低废料率,成型周期和热损失。
6:结构紧凑,节约钢材。
7:同一制品,大近小远。
8:高度相近。
9:先大后小,见缝插针。
10:工艺性好。
